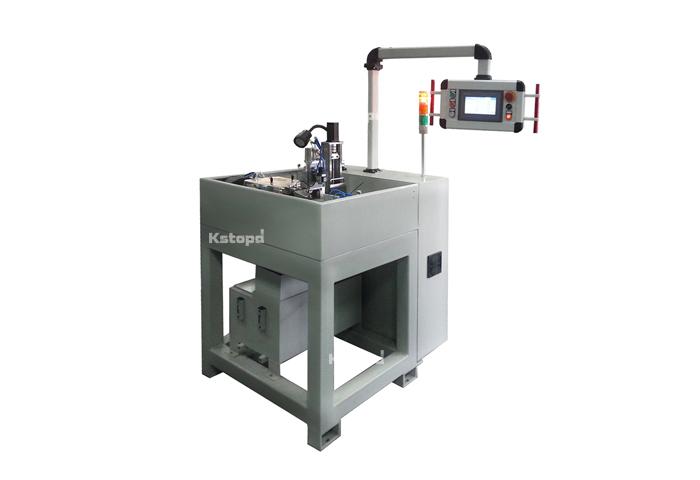

“工業連接器接觸對”孔加工自動化設備
本設備是專為各種電子零件細微孔加工而設計開發的一款全自動生產專用設備.通過機械手和伺服機構 ，可實現自動上料、自動夾持、自動倒角、自動鉆孔和自動下料，尤其可實現對微孔的加工。該設備通用性強，快速高效，能適用多種規格的產品生產。
- 產品特點
- 性能參數
- 資料下載
告別低效耗能的加工時代
| 傳統加工 | 本產品加工 |
| 手動鉆床 | 全自動化加工，無需人工干預 |
| 效率低，8小時產量不超過3000PCS | 效率高，8小時產量在5700PCS以上。 |
| 人工強度大，需要完成復雜的上下料動作，需要熟練工才能完成。 | 無需人工操作，節省人力，降低勞動強度。 |
| 質量需要靠人工的操作技術保證 | 保證品質的一致性 |
加工規格參數
| 項 目 | 規 格 |
| 產品的直徑范圍 | 0.5~3mm |
| 工件裝夾的直徑范圍 | 0.5~6mm |
| 工件裝夾的長度范圍 | 8~40mm |
整機參數
| 技術項目 | 規格參數 |
| 機臺重量 | 1800KG |
| 機臺尺寸 | 1*0.9*1.8M |
| 機臺速度 | <=10S/組 |
| 總功率 | 2.6KW |
| 電源 | 380V 三相 |
| 氣壓 | 5-6kg/cm2 |
型號代碼

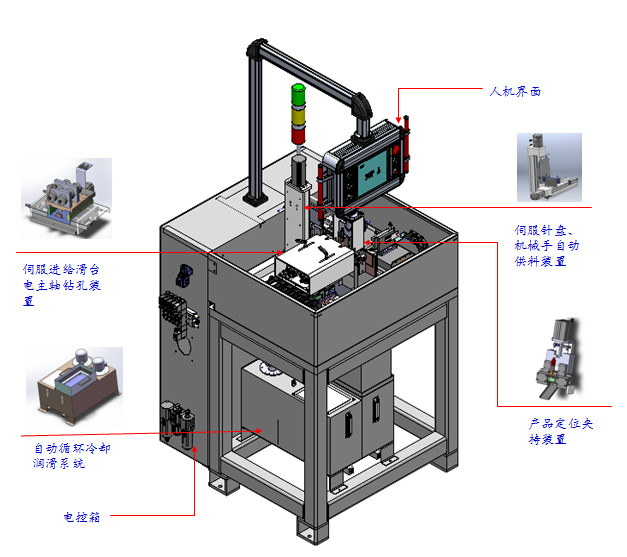

設備結構圖
設備主要配置及參數
| 技術項目 | 規格參數 |
| 鉆孔直徑范圍 | 0.5～3mm，公差范圍：±0.03mm |
| 鉆孔深度范圍 | 孔的長徑比≤7，公差范圍：±0.10mm |
| 所加工孔與外圓的同軸度 | ±0.03mm |
| 鉆頭主軸轉速范圍 | 8000-24000r／min |
| 鉆頭主軸徑向回轉精度 | （前軸端懸伸30mm處） ≤0.02mm |
| 鉆頭主軸軸向竄動精度 | ≤0.02mm |
| 機械手取、送料伺服Y1軸最快移動速度 | 10000mm／min |
| 機械手取、送料伺服Y1軸最大進給行程 | 255mm |
| 針盤供料Z軸最快移動速度 | 5000mm／min |
| 針盤供料Z軸最大進給行程 | 220mm |
| 刀具換位Y2軸最快移動速度 | 3000mm／min |
| 刀具換位Y2軸最大進給行程 | 80mm |
| 鉆頭前后進給X軸最大快移速度 | 10000 mm／min |
| 鉆頭前后進給X軸最大進給行程 | 50mm |

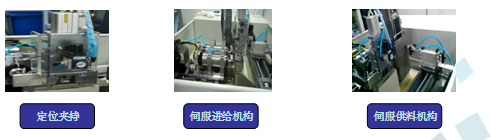

參考圖片
